1550nm帯棟内用光受信器
4K8K衛星放送(3224MHz)対応製品です。
※2026年10月以降の出荷分は、在庫状況により旧ロゴ・旧デザイン品でお届けする場合があります。ロゴの位置やデザインが一部異なることがありますが、製品性能に変更はありません。
| 製品画像 | 品名 | 型番 | 希望小売価格(税込)／円 | 税抜価格／円 | JAN | 保証期間 |
|---|---|---|---|---|---|---|

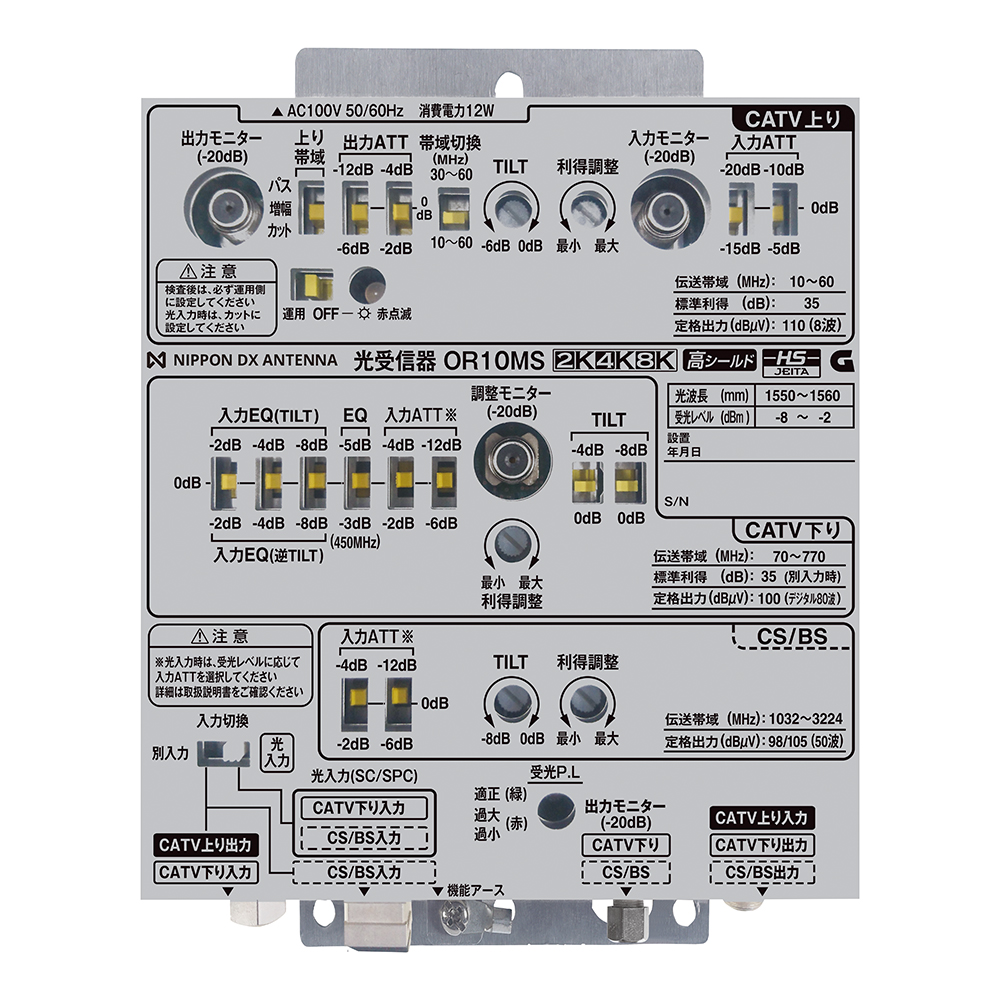

| 1550nm帯棟内用光受信器 | OR10MS | オープン価格 | オープン価格 | 4975584292621 | 1年 | |
| 1550nm帯棟内用光送信器 | OT10MS | オープン価格 | オープン価格 | 4975584251482 | 1年 |
1550nm帯を用いた棟内光伝送用の光送信器・光受信器です。70～770MHzのデジタル80波と、1032～3224MHzのデジタル50波の伝送に対応し、4K8K衛星放送にも対応します。
CATV双方向同軸増幅機能を搭載しています。スイッチの切り替えで別入力を選択することで、CATV双方向システムに対応したハイブリッド伝送が行えます。
光受信器はAGC機能を備え、光入力レベル範囲は-8～-2dBmです。RF高出力設計のため、大規模な集合住宅の棟内配信に適しています。
| 品名 | 1550nm帯棟内用光受信器 |
| 型番 | OR10MS |
| 出力モニター(dB) | -20 |
| 耐雷性(kV) | ±20(1.2/50μｓ) |
| 使用温度範囲(℃) | ー10～＋40 |
| 電源(V) | AC100(50/60Hz) |
| 消費電力(W) | 12 |
| 寸法(高さ×幅×奥行mm) | 180×136×62.5 |
| 質量(kg) | 0.9 |
| 梱包入数 | 5 |
| ◆ 運用方法1(光伝送) | ||
| 伝送方法 | 光伝送 | |
| 周波数帯域(MHz) | 70～770 | 1032～3224 |
| 最大伝送波数(波) | デジタル80 | 50 |
| 定格出力レベル(dBμV) | 100※6※7 | 98／105※6※7 |
| 利得調整範囲(dB) | 0～－15以上連続可変 | 0～－10以上連続可変 |
| 入力ATT(dB) | 0、－2／－4、－6／－12※2 | 0、－2／－4、－6／－12※2 |
| TILT(dB) | 0、－4、－8 | 0～－8以上連続可変※4 |
| 帯域内周波数特性(dB) | ±2.0以内※5 | 任意の34.5MHzで±1.0以内、全帯域で±2.5以内※5 |
| CNR(dB) | 39以上※8 | ― |
| CIN(dB) | ― | －27以下※8 |
| 出力VSWR | 2.0以下 | 2.5以下 |
| 出力インピーダンス(Ω) | 75(F形) | |
| ◆ 運用方法2(ハイブリット伝送) | |||
| 伝送方法 | 同軸伝送 | 光伝送 | |
| 周波数帯域(MHz) | 10～60 | 70～770 | 1032～3224 |
| 最大伝送波数(波) | 8 | 74＋デジタル※1 | 50 |
| 標準利得(dB) | 35以上(増幅時)/0～－9(パス時) | 35 | ― |
| 標準入力レベル(dBμV) | 75 | 70 | ― |
| 定格出力レベル(dBμV) | 110 | 105※1 | 98／105※6※7 |
| 利得調整範囲(dB) | 0～－15以上連続可変 | 0～－15以上連続可変 | 0～－10以上連続可変 |
| 入力ATT(dB) | 0、－5／－10、－15／－20※2 | 0、－2／－4、－6／－12※2 | 0、－2／－4、－6／－12※2 |
| 入力EQ(dB) | ― | 0、－2、－4、－8(70MHz)※2※3 0、－2、－4、－8(770MHz)※2※3 0、－3、－5 (450MHz) | ― |
| TILT(dB) | 0～－6以上連続可変 | 0、－4、－8※2 | 0～－8以上連続可変※4 |
| 出力ATT(dB) | 0、－2／－4、－6／－12 | ― | ― |
| 帯域内周波数特性(dB) | ±1.0以内※5 | ±2.0以内※5 | 任意の34.5MHzで±1.0以内、全帯域で±2.5以内※5 |
| CNR(dB) | ― | 51以上 | ― |
| CIN(dB) | ― | ― | －27以下 |
| 雑音指数(dB) | 8以下※5 | 10以下※5 | ― |
| VSWR | 2.0以下：入出力 | 2.5以下：出力 | |
| インピーダンス(Ω) | 75(F形)：入出力 | 75(F形)：出力 | |
| 入力調整モニター(dB) | -20 | ― | |
| 光波長(nm) | 1550±20 | ||
| 光入力レベル(dBm) | －8～－2 | ||
| 適用コネクター | SC／SPC | ||
| 利得安定度(dB) | ±2.0以内 | ±3.0以内 | |
※1 デジタルは－10dB運用
※2 加算式
※3 70MHzと770MHzは切換式
※4 3224MHz基準
※5 利得最大時
「光送信器とのシステム性能」
※6 変調度 CATV：3.2％、CS/BS-IF：1.8％
※7 光入力レベルに合わせて、入力ATTを設定
※8 光入力レベル：－8dBm
★いたずら防止カバー対応製品
