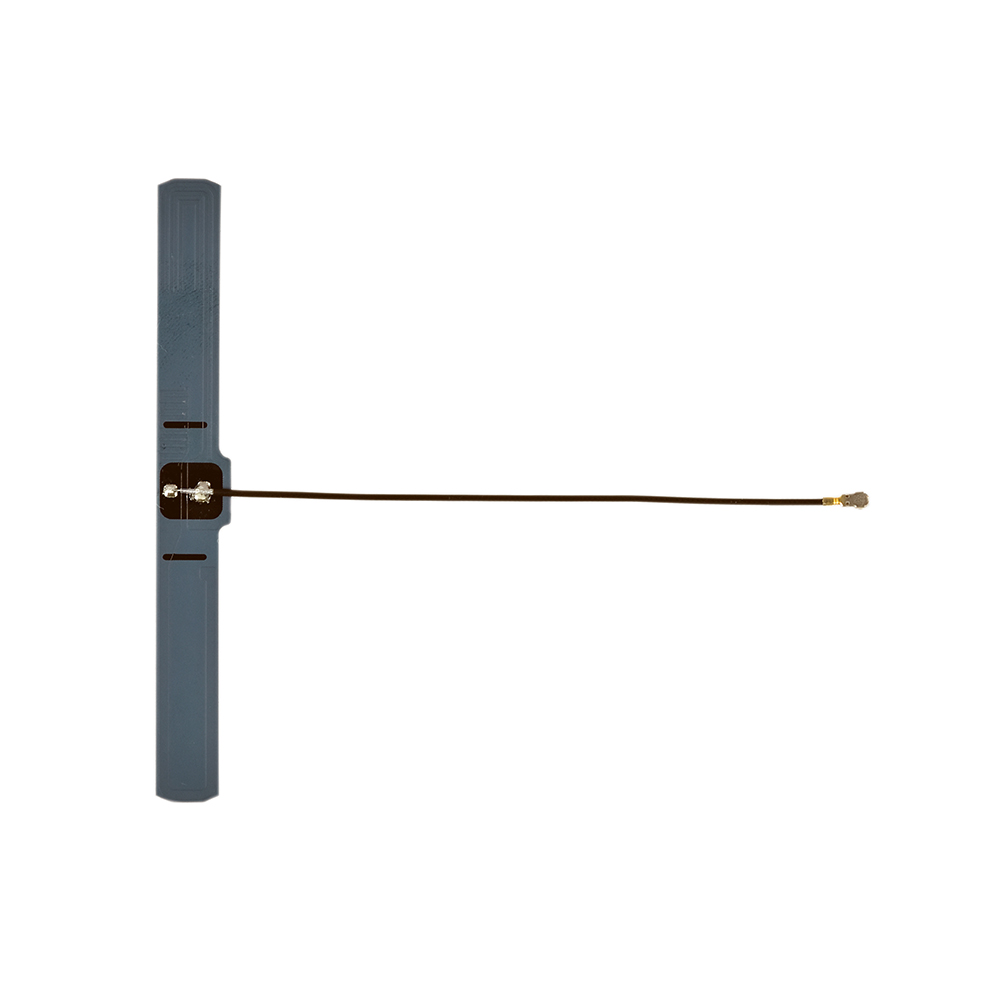

| 型 番 | DP-INF-NEXT-100(UA) | ||
| 形 式 | λ/2短縮型ダイポールアンテナ | ||
| 用 途 | 樹脂筐体内蔵用 | ||
| サイズ（㎜） | 10×(0.05)×99 ( )はPET基材の厚み | ||
| ケーブル長（㎜） | 100 | ||
| 質量（g） | 約 1 | ||
| コネクタ | U.FL-LP | ||
| 対応バンド及び周波数 | LTE | Band 1 / 3 / 8 / 11 / 18 / 19 / 21 / 26 / 39 ※1 | |
| LPWA | 920.6～928 | （MHz） | |
| GPS | 1575.42 | （MHz） | |
| GLONASS | 1602.5625 | （MHz） | |
| 特性 ※2 | 周波数 | 絶対利得 | VSWR |
| 800MHz | +2dBi 以下 | 4.0 以下 | |
| 900MHz | |||
| 1500MHz | +3dBi 以下 | ||
| 1700MHz | 4.5 以下 | ||
| 2000MHz | |||
| 指向性 | 水平面公称無指向性 | ||
| 偏波面 | 垂直偏波 | ||
| 保護等級 | 非対応 | ||
| 入力インピーダンス（Ω） | 50 | ||
| 耐電力（W） | 2 以下 | ||
| 使用温度（℃） | -30～80 | ||
| 取付方法 | 両面テープ | ||
| ※1 対応するLTEBandにつきましては、国内向けのみの記載となります。海外向けBandにつきましては別途お問合せ下さい。 | |||
| ※2 樹脂プレート装着時、極細同軸ケーブル+コネクタ端での測定値となります。 | |||
| ＜ご注意＞ | |||
| ご使用前に各モジュールメーカー様(または販売代理店様)へ技適登録状況を必ずご確認下さいますようお願い致します。 | |||
