60MHz帯 4素子スリーブ型アンテナ

製品名
60MHz帯 4素子スリーブ型アンテナ
型番
4SL-060
スリーブアンテナに高利得性と指向性を持たせるために反射器と導波器を備えたもので、固定局に使用される垂直偏波指向性が多のアンテナです。
スリーブによりマストなどへの電波漏洩を完全に防止していますので、安定した特性が得られます。
防水筒が付属されていますので、給電部(接栓部)の防水は万全です。
アンテナ取付金具を選定される際には、推奨金具一覧表をご参照ください。
※2026年10月以降の出荷分は、在庫状況により旧ロゴ・旧デザイン品でお届けする場合があります。ロゴの位置やデザインが一部異なることがありますが、製品性能に変更はありません。

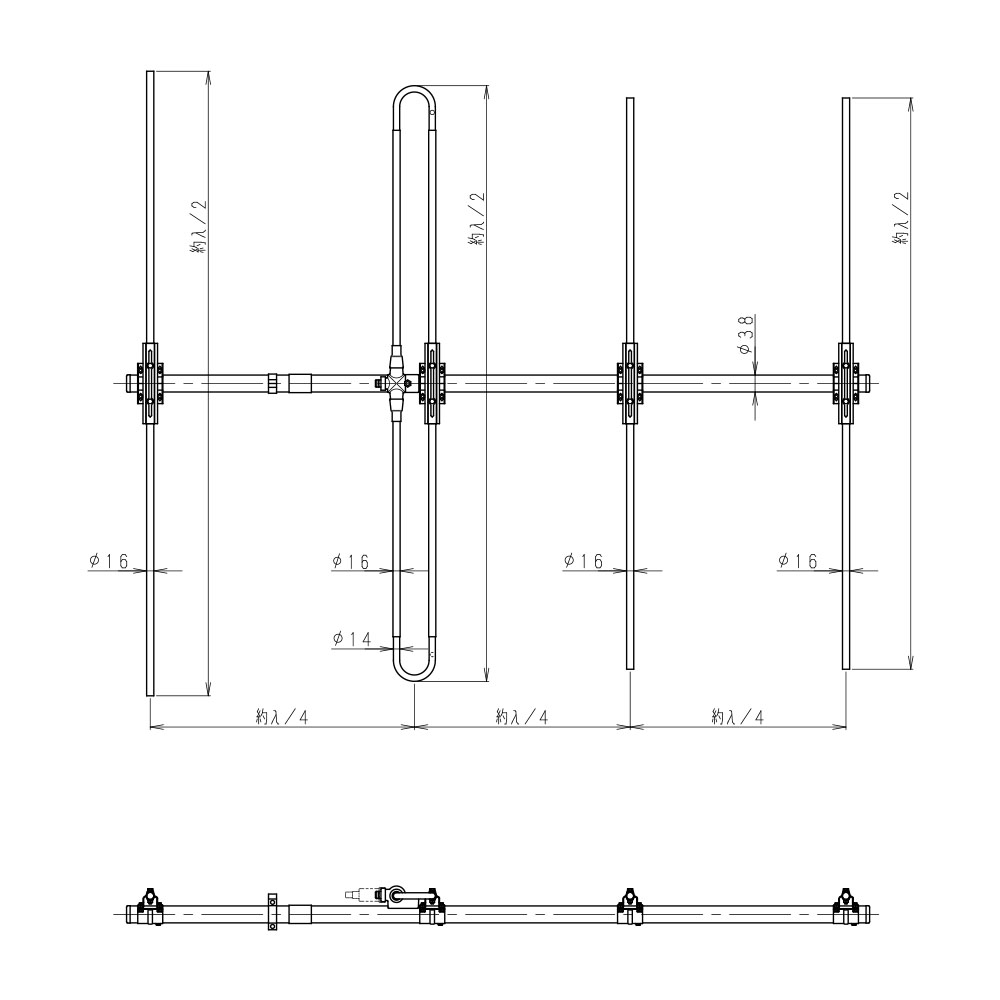

  • 外観規格図(0KB)
  • 取扱説明書(0KB)
項目仕様
アンテナ型式4素子スリーブ型アンテナ
型名4SL-060
用途固定局用　垂直偏波単一指向性
使用周波数54～75MHz内の一指定周波数
入力インピーダンス　公称　50　Ω
VSWR中心周波数にて　1.5　以下
利得ダイポール比：8dB　絶対利得：10.15dB
指向性〔平均値〕E面半値幅：±27°　H面半値幅：±38°
前方対後方比14dB
絶縁抵抗給電点にて乾燥時 DC500Vにて500MΩ以上
耐電圧給電点にて乾燥時 AC1000V1分間加え異常ないこと
給電部接栓N-J型
質量約　17kg
最大受風荷重60m/secの時　約992N
備考項目10,11は組立工程中の仕様とし製品時は直流ショート

関連製品

  • 60MHz帯 スリーブ型アンテナ 製品番号SL-060
  • 60MHz帯 3素子スリーブ型アンテナ 製品番号3SL-060
  • 60MHz帯 4素子八木型アンテナ 製品番号4DV-060
