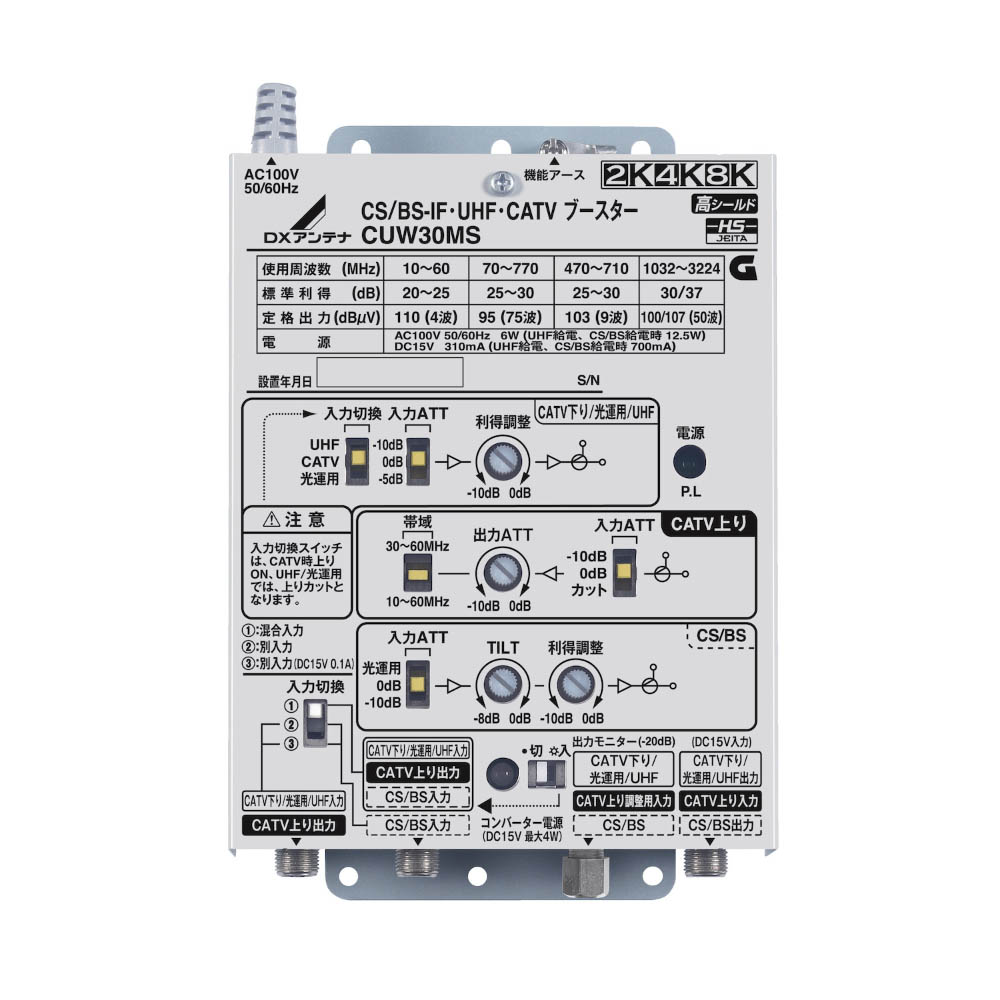

CS/BS-IF・UHF・CATVブースター(30dB形)
双方向CATVまたはUHFアンテナ受信をスイッチ一つで切り替えられる、4K8K衛星放送(3224MHz)、CATV(962MHz)対応の、CS/BS-IF、CATVを増幅するマルチブースターです。
本製品は、自社環境認定基準を1つ以上満たし、「THINK ECOLOGY」マークを表示した製品です。
※2026年10月以降の出荷分は、在庫状況により旧ロゴ・旧デザイン品でお届けする場合があります。ロゴの位置やデザインが一部異なることがありますが、製品性能に変更はありません。
| 製品画像 | 品名 | 型番 | 希望小売価格(税込)／円 | 希望小売価格／円 | JAN | 保証期間 |
|---|---|---|---|---|---|---|
| CS/BS-IF・UHF・CATVブースター(30dB形) | CUW30MSG | オープン価格 | オープン価格 | 4975584 110277 | 1年 |
出力モニターを分岐出力として使用できるため、建物などの状況に合わせた、多様なシステム構築に対応可能です。

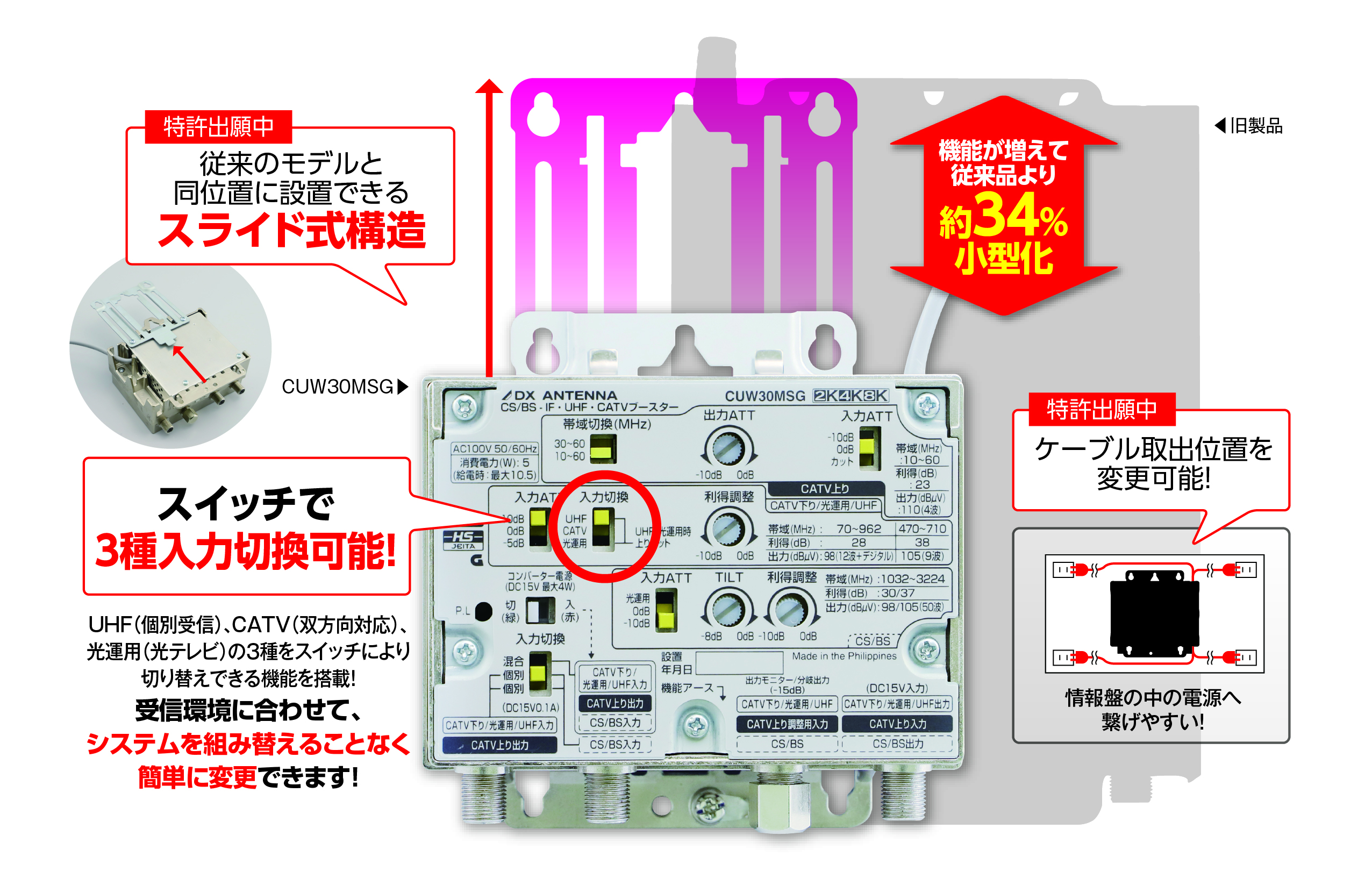

小型化したことで施工しやすくなり、ネットワーク機器などの設置で手狭になりがちな情報盤にも、効率よくスッキリと設置可能です。また、従来のモデルと同位置に設置できるスライド式構造を採用し、スムーズな置換えを実現。
情報盤にも設置できるサイズになったことで、予め情報分電盤に組込み、現場に持ち込むことができるため、配線・施工時間を短縮！また、ケーブル取出位置は上下に変更可能!設置作業の効率化を図ることが可能です。
2電源方式の採用で、AC100V直接供給又はブースターの近くにコンセントがない場合でも、出力端子から同軸ケーブルにDC15Vを重畳しての電源供給が可能です。
CATV下り962MHzまでの伝送が可能となり拡張性が高く、双方向CATVによる高速インターネットサービス（DOCSIS3.1※）に対応可能です。
※DOCSIS：Data Over Cable Service Interface Specifications CableLabsが策定する、ケーブルテレビ回線を利用して高速なデータ通信を行うための規格。
※CableLabs、DOCSISは、米国 Cable Television Laboratories, Inc.の米国及びその他の国における商標または登録商標です。
入力切換スイッチを「光運用」に設定すると、光加入者端末から高レベルの信号を、直接この製品に接続することが可能です。
ほかにも、共同受信での利用に最適な各種CATVブースターをラインアップしております。 ※塗りつぶしの型番が表示中の製品です。
| CS/BS-IF・UHF・ CATVブースター | CS/BS-IF・CATV ブースター | CATV ブースター | |
|---|---|---|---|
| ハイパワー | ― | CW40HS2 | ― |
| 40dB形 | ― | CW40MS3 | W40M3 |
| 35dB形 | ― | CW35MS3 | W35M3 |
| 30dB形 | CUW30MSG | ― | |
| BL品 | ― | CATVSH12 | ― |
| 品名 | CS/BS-IF・UHF・CATVブースター（30dB形）［2K・4K・8K対応］ | |||||
| 型番 | CUW30MSG | |||||
| 希望小売価格 | オープン価格 | |||||
| 使用帯域 | CATV上り※3 | CATV下り※3 | 光運用※3 | UHF※3 | CS/BS-IF | 光運用 |
| 周波数帯域（MHz） | 10（30）～60 | 70～962 | 470～710 | 1032～3224 | ||
| 標準入力レベル（dBμV） | 85 | 65 | 75 | 48～67(77)※4 | 43～68(78)※4 | 88 |
| 利得（dB） | 23 | 28 | 18 | 38 | 30/33/37 | |
| 定格出力レベル（dBμV） | 110（4波） | 95(アナログ75+デジタル)※6 98(アナログ12+デジタル)※6 | 105（9波） | 98/101/105 （1032/2150 24波/3224MHz 50波） | ||
| 入力ATT（dB） | 0、−10/カット （スイッチ切換式） | 0、−5/−10 （スイッチ切換式） | 0、−10 （スイッチ切換式） | ― | ||
| 利得調整（dB） | ― | 0～−10以上（連続可変） | ||||
| TILT（dB） | ― | 0～−8以上（連続可変）※5 | ||||
| 出力ATT（dB） | 0～−10以上 （連続可変） | ― | ||||
| 雑音指数（dB） | 7以下 | 6以下 | 5以下※7 | 7以下 | ||
| VSWR | 2.5以下 | |||||
| 相互変調（ｄB） | ― | −71以下 | ― | |||
| CSO、ビート（dB） | −60以下 | ― | ||||
| CTB（dB） | −60以下 | ― | ||||
| BER | 1.0e−9以下 | ― | ||||
| CN比(dB) | ― | 51以下 | ― | |||
| D/U比(dB) | 67以上※8 | ― | ||||
| CIN（dB） | ― | −22以下 | ||||
| 出力モニター(dB) | ― | −15 | ||||
| 耐雷性 | 入出力端子・電源端子 JEC:±25kV (1.2/50μs)、 IEC:15kV、1.5kA(1.2/50-8/20μs コンビネーション) | |||||
| 直流供給電源（V/mA） | ― | DC15/100 | DC15/270 | |||
| 電源/消費電力（V/W） | AC100（50/60Hz）/5、UHF給電時6、CS/BS給電時9.5、UHF・CS/BS給電時10.5 | |||||
| 電源/消費電流（V/mA） | DC15/180、UHF給電時260、CS/BS給電時470、UHF・CS/BS給電時560 | |||||
| 使用温度範囲（℃） | −10～＋40 | |||||
| 漏洩電界強度（dBμV/m） | 770MHz以下：34以下※9 770～1000MHｚ：6以下(距離10cm) | 34以下※9 | 40.2以下※9 | |||
| 寸法（高さ×幅×奥行mm） | 110×113×48 | |||||
| 質量（kg） | 0.8 | |||||
| 付属品 | 木ねじ×3本 | |||||
| 備考 | CATV/光運用/UHF入力切換スイッチ、上り増幅・カットスイッチ、 上り帯域切換スイッチ、UHF給電スイッチ、 コンバーター電源スイッチ、出力モニター端子付 | |||||
| 梱包入数 | 10 | |||||
※1 CATV下り帯域の最大利得を表示しています。
※2 このブースターは光加入者端末（V-ONU）ではありません。切換スイッチを「光運用」に設定すると、光加入者端末からの信号を直接このブースターに接続することができます。
※3 CATV/光運用/UHF入力切換スイッチにてCATV帯域、光運用またはUHF帯域の選択。光運用またはUHF帯域を選択時、CATV上りは自動的にカット。
※4 入力ATTスイッチを「－10dB」にした時の最大入力レベル。
※5 3224MHz基準1032MHz値
※6 デジタル−10dB運用
※7 680～710MHzは5.3dB以下
※8 下り入力チャンネル数の最大利得時における上り帯域内のD/U比
※9 3mの距離において
