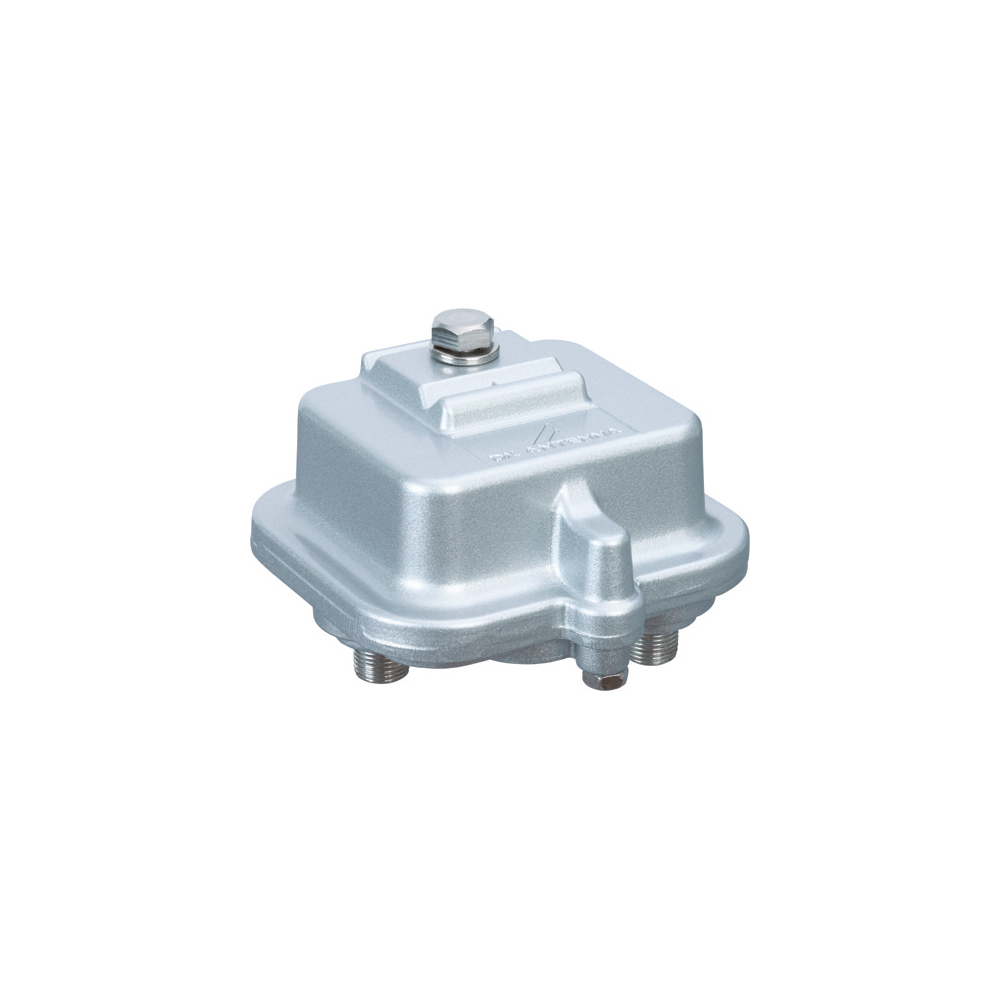

屋外用混合(分波)器(CS/BS-IF+UHF・FM(CATV))
4K8K衛星放送(3224MHz)対応の、CS/BS-IFとUHFそれぞれの放送を一つにまとめることができる、屋外で使用可能な防雨構造の混合器です。
※2026年10月以降の出荷分は、在庫状況により旧ロゴ・旧デザイン品でお届けする場合があります。ロゴの位置やデザインが一部異なることがありますが、製品性能に変更はありません。
| 製品画像 | 品名 | 型番 | 希望小売価格(税込)/円 | 税抜価格/円 | JAN | 保証期間 |
|---|---|---|---|---|---|---|
| 屋外用混合(分波)器(CS/BS-IF+UHF・FM(CATV)) | SHMC1 | 31,119 | 28,290 | 4975584196912 | 5年 |
CS/BS-IFとUHF・FM(CATV)の信号を一本のケーブルにまとめられる混合器です。4K8K衛星放送に対応し、防雨構造のため屋外のアンテナ近くに設置して引き込み配線を一本化できます。
CS/BS-IF入力・出力端子間はDC15V・0.8A以下の通電に対応しています。屋内側からの電源供給でBS・CSアンテナを動作させる配線構成に使用できます。
ノイズに強いダイカスト構造で、鋼管柱やメッセンジャーワイヤーに取り付けられます。BL優良住宅部品に認定されており、集合住宅の共聴設備にも採用しやすい製品です。
| 品名 | 屋外用混合(分波)器(CS/BS-IF+UHF・FM(CATV)) | |
| 型番 | SHMC1 | |
| 周波数帯域(MHz) | 10~770+1000~3224 | |
| 通過帯域損失(dB以下) | 10~70MHz | 1.3 |
| 70~770MHz | 1.3 | |
| 1000~2681MHz | 3.0 | |
| 2681~3224MHz | 3.5 | |
| 阻止帯域減衰量(dB以上) | 10~70MHz | 20 |
| 70~770MHz | 20 | |
| 1000~2681MHz | 18 | |
| 2681~3224MHz | 18 | |
| VSWR(以下) | 10~70MHz | 1.6 |
| 70~770MHz | 1.6 | |
| 1000~2681MHz | 2.5 | |
| 2681~3224MHz | 2.5 | |
| 漏洩電界強度(dBμV/m)※1 | 10~70MHz | - |
| 70~770MHz | 34以下 | |
| 1000~2681MHz | 40.2以下 | |
| 2681~3224MHz | 40.2以下 | |
| インピーダンス(Ω) | 入力 | 75(F形) |
| 出力 | 75(F形) | |
| 寸法(高さ×幅×奥行mm) | 73.6×89.2×100 | |
| 適合マスト径(mm) | φ25.4~60.5 | |
| 質量(kg) | 0.28 | |
| 付属品 | 防水キャップ×3、U形ボルト×1、蝶ナット×2、取付金具×1 | |
| 備考 | CS/BS-IF入力・出力端子間通電仕様、屋外用 | |
※1 3mの距離において
※通電端子容量はDC15V・0.8A以下です。
