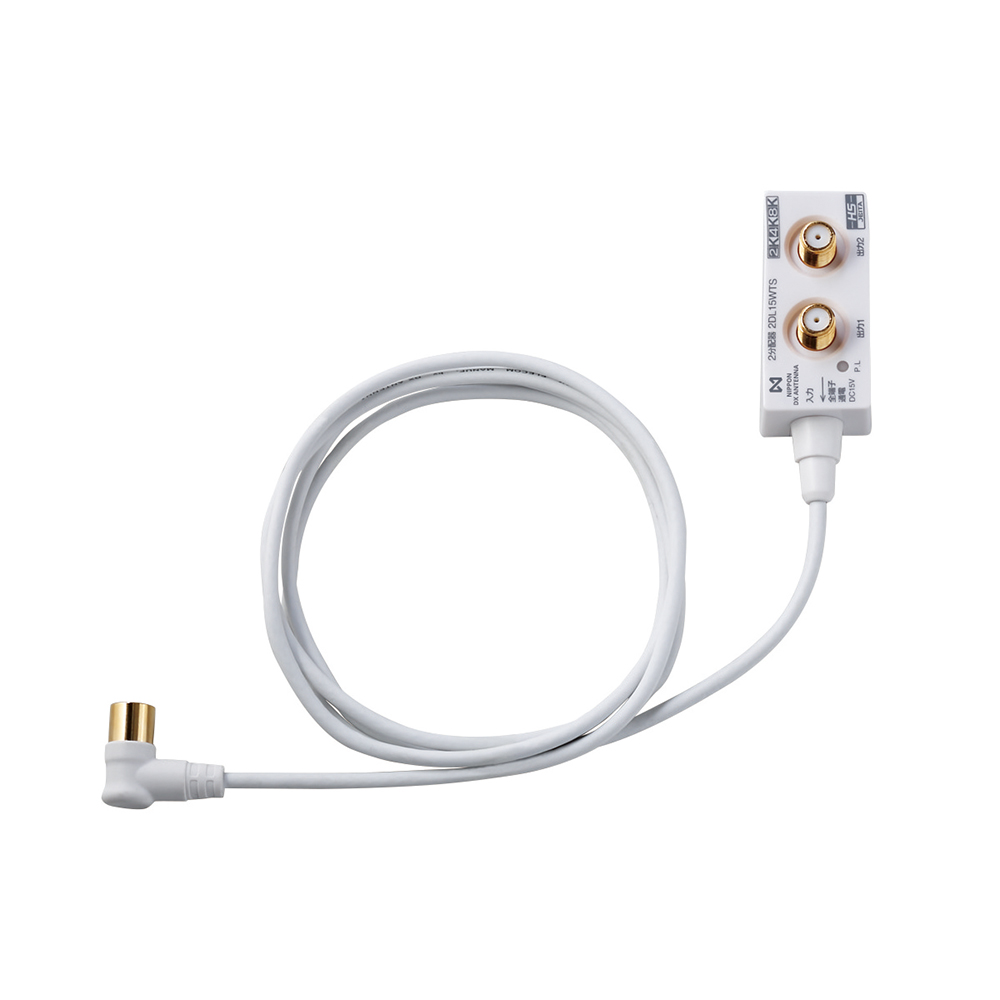

ケーブル付2分配器(スリム形)
4K8K衛星放送(3224MHz)対応の、アンテナからの入力信号を均等に二つに分けることができる、ケーブル付の2分配器です。
※2026年10月以降の出荷分は、在庫状況により旧ロゴ・旧デザイン品でお届けする場合があります。ロゴの位置やデザインが一部異なることがありますが、製品性能に変更はありません。
| 製品画像 | 品名 | 型番 | 希望小売価格(税込)／円 | 税抜価格／円 | JAN | 保証期間 |
|---|---|---|---|---|---|---|
| ケーブル付2分配器(スリム形) | 2DL15WTS(B) | オープン価格 | オープン価格 | 4975584105594 | 1年 |
10～3224MHzの帯域に対応し、地デジからBS・110°CSの4K8K衛星放送まで、アンテナからの信号を2台のテレビやレコーダーへ均等に分けられます。入力側に1.5mのケーブルが付いているため、別途ケーブルを用意せずに接続できます。
本体がスリムな形状のため、テレビ台の裏や機器の間など限られたスペースでも配線をまとめやすくなっています。白い本体色で室内にもなじみます。
すべての出力端子から入力端子へDC15V・0.8A以下の電流を通す全端子通電形です。どの端子につないだ機器からでもBS・CSアンテナへ給電でき、通電状態はLEDで一目で確認できます。
樹脂ケース内部にダイカスト構造を採用し、3重シールドの低損失同軸ケーブルと金メッキプラグを組み合わせています。JEITAのHSマーク認証を取得しており、安定した受信環境づくりに役立ちます。
| 品名 | ケーブル付2分配器(スリム形) | |
| 型番 | 2DL15WTS(B) | |
| 周波数帯域(MHz) | 10～3224 | |
| 分配損失(dB以下) | 10～76MHz | 4.2 |
| 76～222MHz | 4.4 | |
| 222～770MHz | 5.1 | |
| 770～1489MHz | 6.1 | |
| 1489～2150MHz | 7.2 | |
| 2150～2681MHz | 8.2 | |
| 2681～3224MHz | 9.2 | |
| 端子間結合損失(dB以上) | 10～76MHz | 15.0 |
| 76～222MHz | 20.0 | |
| 222～770MHz | 20.0 | |
| 770～1489MHz | 15.0 | |
| 1489～2150MHz | 15.0 | |
| 2150～2681MHz | 15.0 | |
| 2681～3224MHz | 15.0 | |
| VSWR(以下) | 10～76MHz | 2.0 |
| 76～222MHz | 1.8 | |
| 222～770MHz | 1.8 | |
| 770～1489MHz | 2.0 | |
| 1489～2150MHz | 2.5 | |
| 2150～2681MHz | 2.5 | |
| 2681～3224MHz | 2.5 | |
| 漏洩電界強度(dBμV/m)※1 | 10～770MHz | － |
| 1032～3224MHz | 40.2以下 | |
| 入出力インピーダンス(Ω) | 入力 | 75(プラグ) |
| 出力 | 75(F形) | |
| 寸法(高さ×幅×奥行mm) | 28.2×1566×28.2 | |
| 質量(kg) | 0.086 | |
| パック寸法(高さ×幅×奥行mm) | 170×60×35 | |
| 備考 | 全出力→入力端子間通電形仕様 | |
※1 3ｍの距離において
※通電端子容量はDC15V・0.8A以下です。
