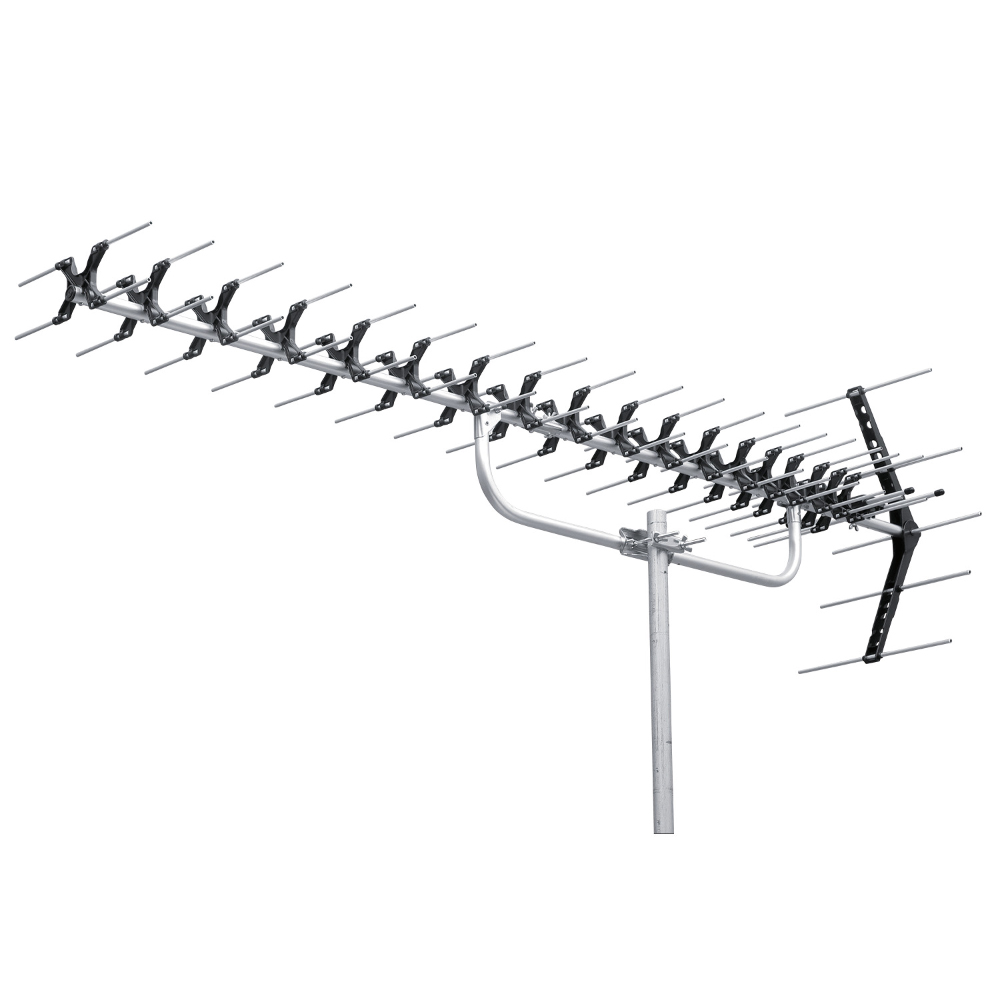

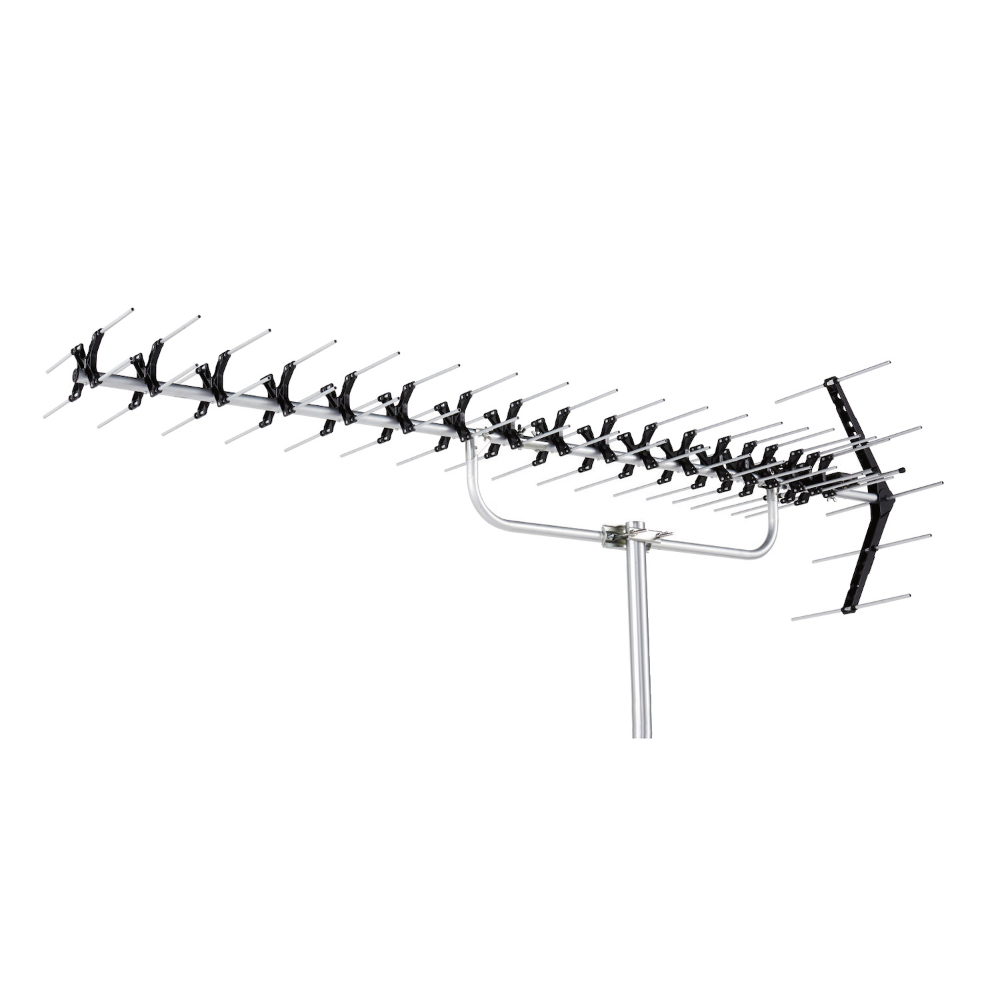

UHF20素子アンテナ
地デジ放送の電波を受信する、20素子相当のオールチャンネル(13ch.～52ch.)対応共同受信用八木式アンテナです。
※2026年10月以降の出荷分は、在庫状況により旧ロゴ・旧デザイン品でお届けする場合があります。ロゴの位置やデザインが一部異なることがありますが、製品性能に変更はありません。
| 製品画像 | 品名 | 型番 | 希望小売価格(税込)／円 | 税抜価格／円 | JAN | 保証期間 |
|---|---|---|---|---|---|---|
| UHF20素子アンテナ | UA20K1 | 34,430 | 31,300 | 4975584393045 | 1年 | |
| UHF20素子アンテナ | UWN201 | 61,765 | 56,150 | 4975584393014 | 3年 | |
| UHF20素子アンテナ(ステンレス) | UWN20S1 | 173,019 | 157,290 | 4975584391812 | 3年 |
13～52chのオールチャンネルに対応した、20素子相当の共同受信用八木式アンテナです。集合住宅などの共同受信設備で地上デジタル放送を受信する用途に使えます。
大型コーナー形反射器を採用し、高い利得と前後比、シャープな指向性を備えています。目的の送信所の電波をとらえやすく、後方からの不要な電波の影響を抑えます。
水平偏波・垂直偏波のどちらにも対応しています。受信する送信所の偏波に合わせて設置できるため、さまざまな受信環境で使えます。
簡易普及形の標準タイプに加え、ステンレス仕様のモデルも用意しています。海沿いなど耐食性を重視したい設置環境に応じて選べます。
| 品名 | UHF20素子アンテナ |
| 型番 | UA20K1 |
| 素子数 | 20 |
| 受信チャンネル(ch.) | 13〜52 |
| 偏波面 | 水平または垂直 |
| 出力インピーダンス(Ω) | 75(F形) |
| 動作利得(dB) | 8.0〜13.5 |
| VSWR | 2.5以下 |
| 半値幅(度) | 27〜53 |
| 前後比(dB) | 16〜25 |
| 寸法(高さ×幅×長さ㎜) | 680×500×1590 |
| 適合マスト径(㎜) | φ32〜62 |
| 質量(kg) | 2.1 |
| 受風面積(㎡) | 0.15 |
| 付属品 | F-5接栓×1、防水キャップ×1 |
| 備考 | 簡易普及形 |

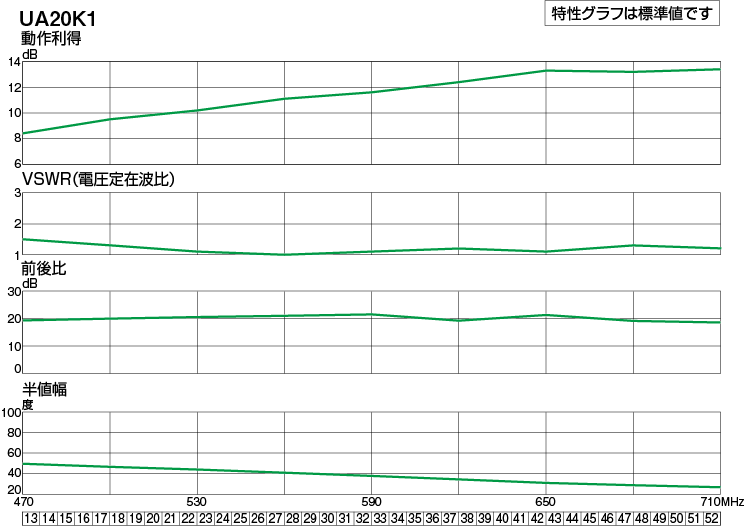

アンテナ特性グラフ
