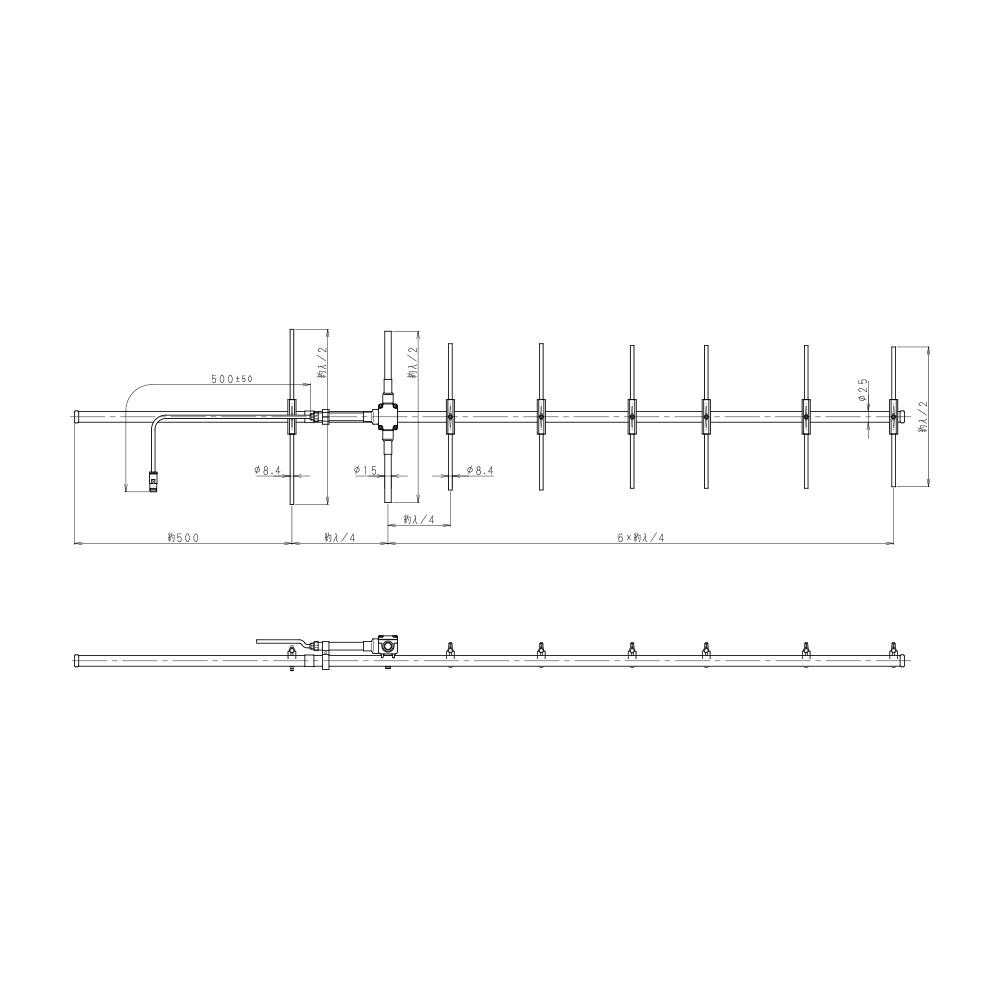

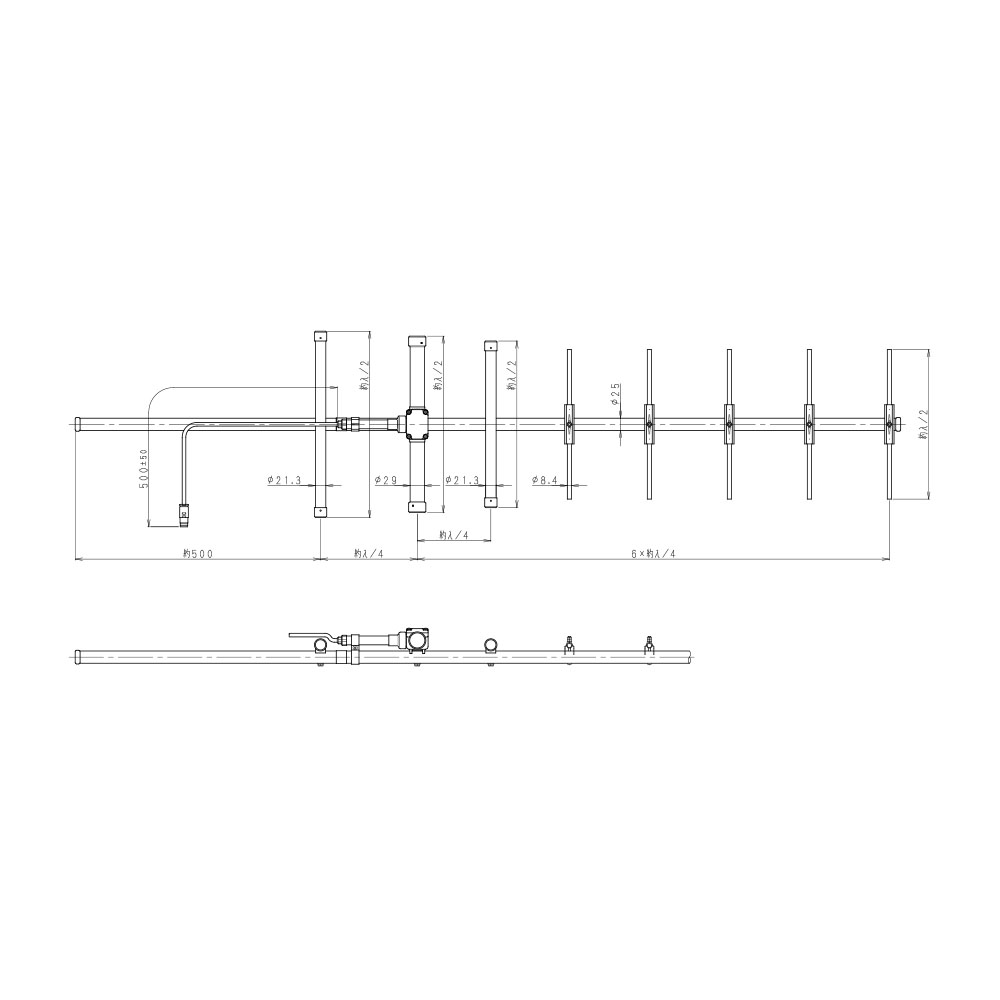

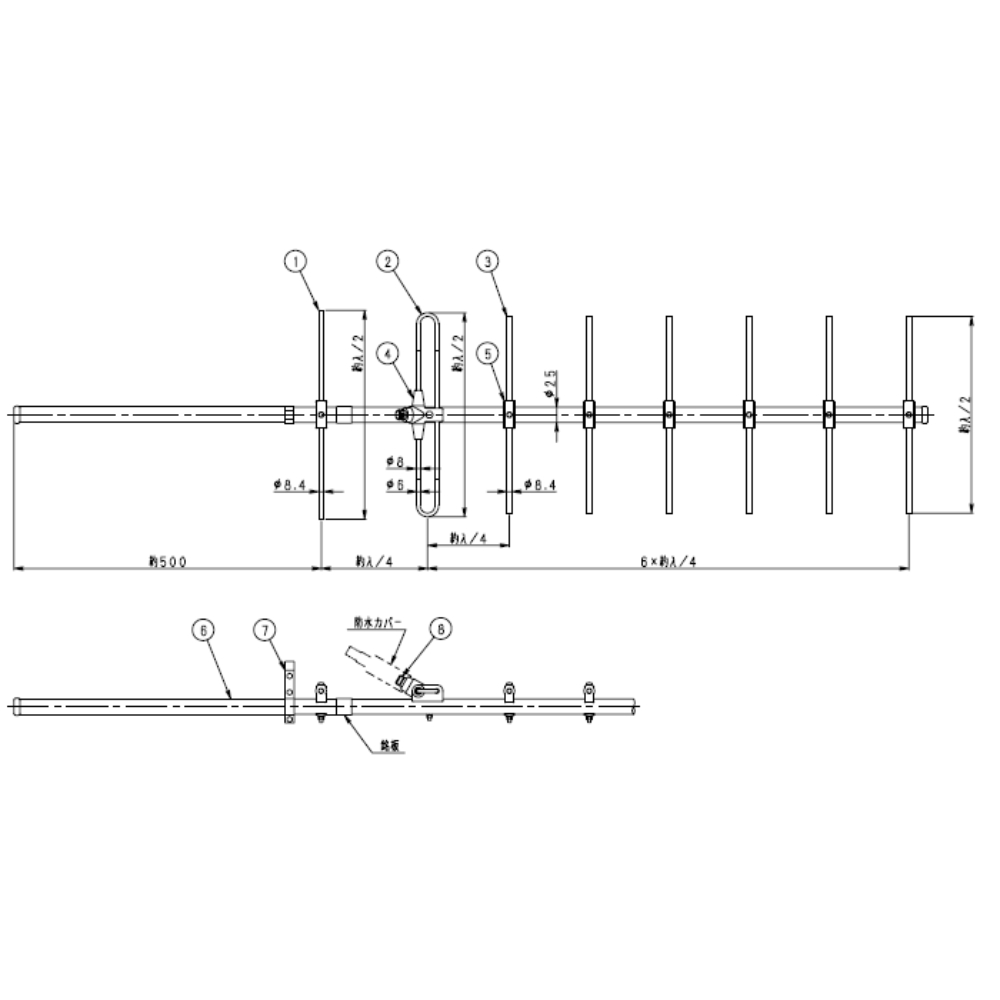

400MHz帯 8素子八木型アンテナ
主にアンテナ、反射素子、導波素子により構成される単一指向性の代表的アンテナです。
※2026年10月以降の出荷分は、在庫状況により旧ロゴ・旧デザイン品でお届けする場合があります。ロゴの位置やデザインが一部異なることがありますが、製品性能に変更はありません。
| アンテナ型式 | 8素子八木型アンテナ | |
| 型名 | 8DV-450 | |
| 用途 | 固定局用 垂直又は水平偏波単一指向性 | |
| 使用周波数 | 330～470MHz内の一指定周波数 | |
| 入力インピーダンス | 公称 50Ω | |
| VSWR | 中心周波数にて1.2以下 | |
| 利得 | ダイポール比:11ｄB絶対利得:13.15ｄB | |
| 指向性(平均値） | E面半値幅:±19°H面半値幅:±22° | |
| 前方対後方比 | 15ｄB | |
| 絶縁抵抗 | 給電点にて乾燥時 DC500Vにて500MΩ以上 | |
| 耐電圧 | 給電点にて乾燥時 AC1000V1分間加え異常ないこと | |
| 給電部接栓 | N-J型 | |
| 質量 | 約2.0ｋｇ | |
| 最大受風荷重 | 60m/secの時 約196N | |
| 備考 項目10，11は組立工程中の仕様とし 製品時は直流ショート 突出し型 | ||
